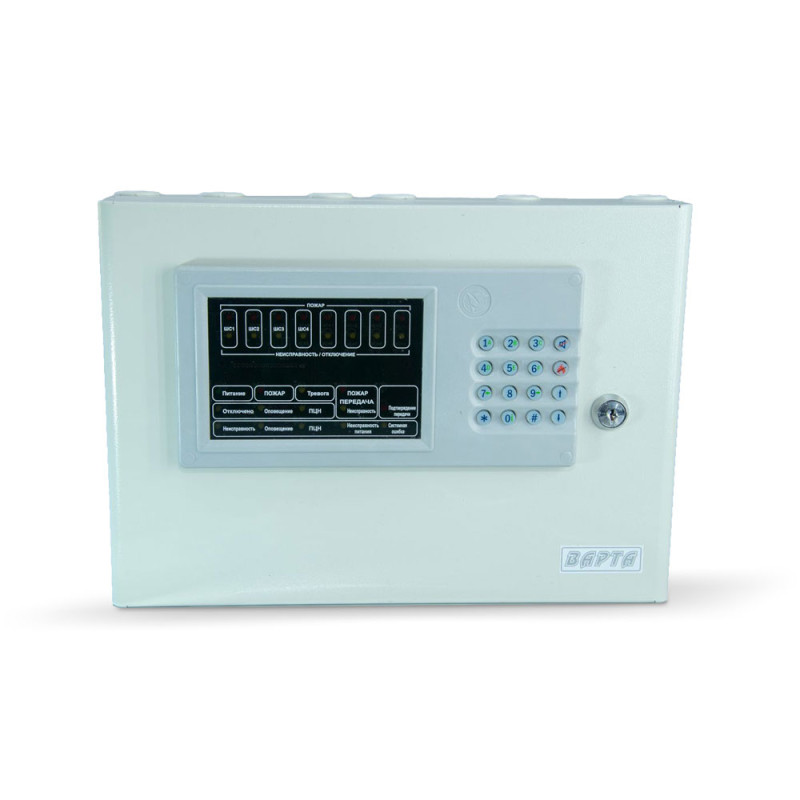

ППКП СКБ Електронмаш - Варта-1/8 (8 шлейфів) для пожежної сигналізації

ППКП Варта-1/8 (8 шлейфів) - прилад приймально-контрольний пожежний. Це багатопроцесорна система збору та обробки стану пожежних шлейфів, сигналізації та керування різними вихідними сигналами.
Бренд: СКБ Електронмаш
Що таке ППКП
ППКП - це пристрій, призначений для прийому сигналів від пожежних сповіщувачів (ПС), забезпечення електроживленням активних (токоспоживаючих) ПС, видачі інформації на світлові, звукові оповіщувачі та пульти централізованого спостереження.
Призначення
Призначений для побудови систем пожежної сигналізації та автоматики різної складності, а також систем раннього виявлення надзвичайних ситуацій та техногенного захисту. Прилад забезпечує прийом та відображення інформації від усіх типів сповіщувачів та технологічних датчиків з подальшою передачею сигналу на виконавчі пристрої та/або спеціалізовані станції моніторингу об'єкта.
Прилад використовується лише у приміщеннях. Забороняється експлуатація пристрою у приміщеннях з агресивними домішками у повітрі, що викликають корозію.
Особливості
Прилад містить:

8 рівнозначні шлейфів сигналізації ШС (стабілізована напруга живлення 24 В, обмеження струму 26 мА);
чотири виходи типу «Відкритий колектор» К1, К2, К3, К4;
два виходи оптореле Реле 1 та Реле 2;
один вихід «СЗО» (навантажувальна здатність 12 В 0.35 А з контролем КЗ та обриву);
телефонний комунікатор з гальванічною розв'язкою від телефонної лінії та пам'яттю на 255 подій для передачі повідомлень на ПЦН;
вихід для живлення зовнішніх пристроїв.

Принцип роботи
 Кожен шлейф приладу може працювати за одним із 4 алгоритмів.

«Пож1» – при виявленні спрацьовування одного сповіщувача, ввімкненого до ШС, видається повідомлення «Увага», двох і більше – «Пожежа» (КЗ або урвища підтверджують пожежу під час повідомлення «Увага»).
«Пож2» – при виявленні спрацьовування в ШС видається повідомлення «Увага», відбувається автоматичне короткочасне відключення та скидання ШС з подальшим очікуванням повторного спрацьовування у цьому ШС протягом заданого часу. Якщо під час очікування відбудеться спрацювання, обрив або коротке замикання ШС, то буде видано повідомлення «Пожежа», інакше тривогу буде скинуто як помилкову.
«Логічний» - дворівневий автомат із контролем станів КЗ та обрив. Рівень струму після команди запам'ятовування відповідає рівню Лог1, збільшення на 3 мА і вище Лог2.
«Охороний» ― режим роботи охоронних сповіщувачів. У цьому випадку на пульту управління засвічується індикатор «Тривога».

Напруга живлення ШС 24 В.
Прилад зберігає працездатність ШС при опорі витоку між проводами ШС та/або між кожним із дротів ШС та «землею» не менше 50 кОм.
Прилад оцінює та видає повідомлення про зміну стану ШС при тривалості цієї зміни не менше однієї секунди та не видає при тривалості менше 100 мс.
Максимальний опір дротів пожежних ШС (без урахування опору виносних елементів) не більше 470 Ом.
Діапазон струму в ланцюгу ШС, при якому встановлюється черговий режим роботи від 5 мА до 17 мА.
Струм у ланцюгу ШС, який оцінюється як коротке замикання (КЗ), не більше 26 мА
При вимкненні живлення та зниженні напруги акумулятора нижче (10,8±0,2) В прилад автоматично відключає ШС та переходить у стан «Несправність живлення». Зворотний перехід відбувається при подачі напруги живлення 220 В. При зниженні напруги акумулятора до (10,5±0,2) В акумулятор вимикається.
Електроживлення приладу здійснюється від мережі змінного струму напругою (220+22–33) В та частотою (50±1) Гц та від акумуляторної батареї (резервного джерела) з номінальною напругою 12 В.
Потужність від мережі змінного струму в черговому режимі не більше 10 ВА, максимальна не більше 50 ВА.
Акумуляторна батарея повинна бути кислотно-свинцевого типу герметична, що не обслуговується, перезаряджається з номінальною напругою 12 В і ємністю не менше 7 А·г, здатна працювати в буферному режимі заряду.
Напрацювання на відмову приладу не менше 30000 годин.
