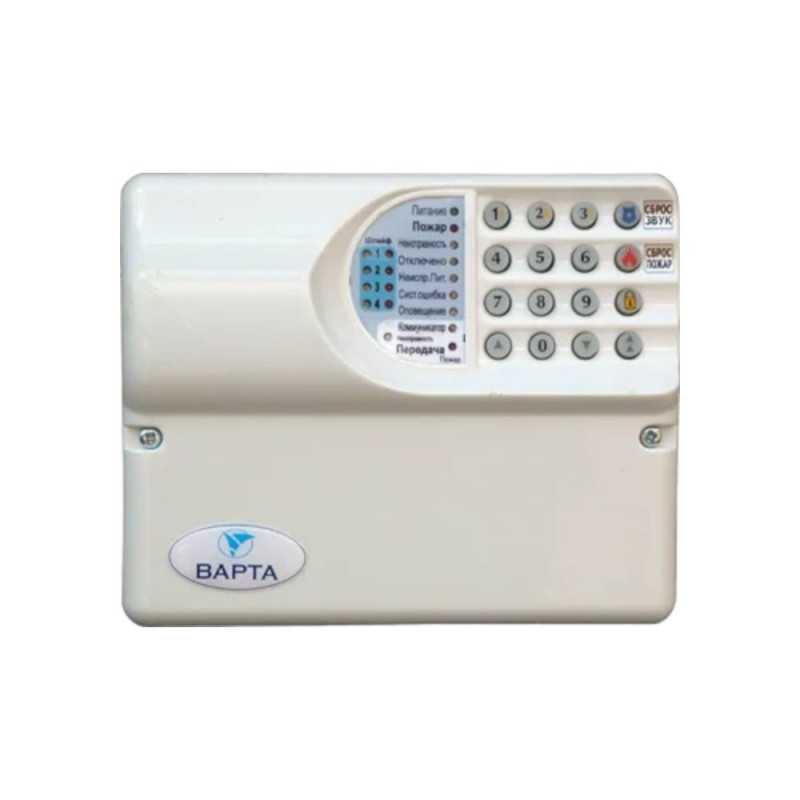

ППКП СКБ Електронмаш - Варта-1/2 (2 шлейфи) з GSM комунікатором для пожежної сигналізації

ППКП Варта-1/2 (2 шлейфи) з GSM комунікатором - прилад приймально-контрольний пожежний. Це багатопроцесорна система збору та обробки стану пожежних шлейфів, сигналізації та керування різними вихідними сигналами.
Бренд: СКБ Електронмаш
Що таке ППКП
ППКП - це пристрій, призначений для прийому сигналів від пожежних сповіщувачів (ПС), забезпечення електроживленням активних (токоспоживаючих) ПС, видачі інформації на світлові, звукові оповіщувачі та пульти централізованого спостереження.
Призначення
Призначений для побудови систем пожежної сигналізації та автоматики різної складності, а також систем раннього виявлення надзвичайних ситуацій та техногенного захисту. Прилад забезпечує прийом та відображення інформації від усіх типів сповіщувачів та технологічних датчиків з подальшою передачею сигналу на виконавчі пристрої та/або спеціалізовані станції моніторингу об'єкта.
Прилад використовується лише у приміщеннях. Забороняється експлуатація пристрою у приміщеннях з агресивними домішками у повітрі, що викликають корозію.
Особливості
Прилад містить:

4 рівнозначні шлейфи сигналізації ШС (стабілізована напруга живлення 24 В, обмеження струму 26 мА);
два релейні виходи (у кожному реле 2 групи перемикаючих контактів 30 В 1 А постійного струму або 42 В 0.5 А змінного струму);
один вихід «СЗО» (навантажувальна здатність 12 В 0.35 А з контролем КЗ та обриву);
GSM комунікатор.

Принцип роботи
 Кожен шлейф приладу може працювати за одним із 4 алгоритмів:

«Пожарний» – працюючий у двох режимах:

без повторної перевірки – стан тривоги визначається збільшенням струму в ШС щонайменше ніж 7 мА від поточного значення норми (при цьому значення струму має стати більше 26 мА). У цьому режимі підключаються ручні пожежні сповіщувачі
з перевіркою – при збільшенні струму в ШС на (2,5…7) мА від поточного значення норми видається повідомлення «Увага», відбувається автоматичне відключення живлення сповіщувачів у даному ШС на 6 с для скидання сповіщувачів, потім живлення на сповіщувачі в даному ШС подається і через 6 с. починається очікування підтвердження пожежі будь-яким станом шлейфу, відмінним від норми (спрацьовування, КЗ, обрив). Якщо протягом двох хвилин не буде підтвердження пожежі, ШС автоматично переводиться в черговий стан.


«Охоронний» - повідомлення «Тривога» видається при виявленні короткого замикання або обриву ШС.

Напруга живлення ШС 24 В.
Прилад зберігає працездатність ШС при опорі витоку між проводами ШС та/або між кожним із дротів ШС та «землею» не менше 50 кОм.
Прилад оцінює та видає повідомлення про зміну стану ШС при тривалості цієї зміни не менше однієї секунди та не видає при тривалості менше 100 мс.
Максимальний опір дротів пожежних ШС (без урахування опору виносних елементів) не більше 470 Ом.
Діапазон струму в ланцюгу ШС, при якому встановлюється черговий режим роботи від 5 мА до 17 мА.
Струм у ланцюгу ШС, який оцінюється як коротке замикання (КЗ), не більше 26 мА.
При вимкненні живлення та зниженні напруги акумулятора нижче (10,8±0,2) В прилад автоматично відключає ШС та переходить у стан «Несправність живлення». Зворотний перехід відбувається при подачі напруги живлення 220 В. При зниженні напруги акумулятора до (10,5±0,2) В акумулятор вимикається.
Електроживлення приладу здійснюється від мережі змінного струму напругою (220+22–33) В та частотою (50±1) Гц та від акумуляторної батареї (резервного джерела) з номінальною напругою 12 В.
Потужність від мережі змінного струму в черговому режимі не більше 10 ВА, максимальна не більше 50 ВА.
Акумуляторна батарея повинна бути кислотно-свинцевого типу герметична, що не обслуговується, перезаряджається з номінальною напругою 12 В і ємністю не менше 2.3 А·г, здатна працювати в буферному режимі заряду.
Напрацювання на відмову приладу не менше 30000 годин.
