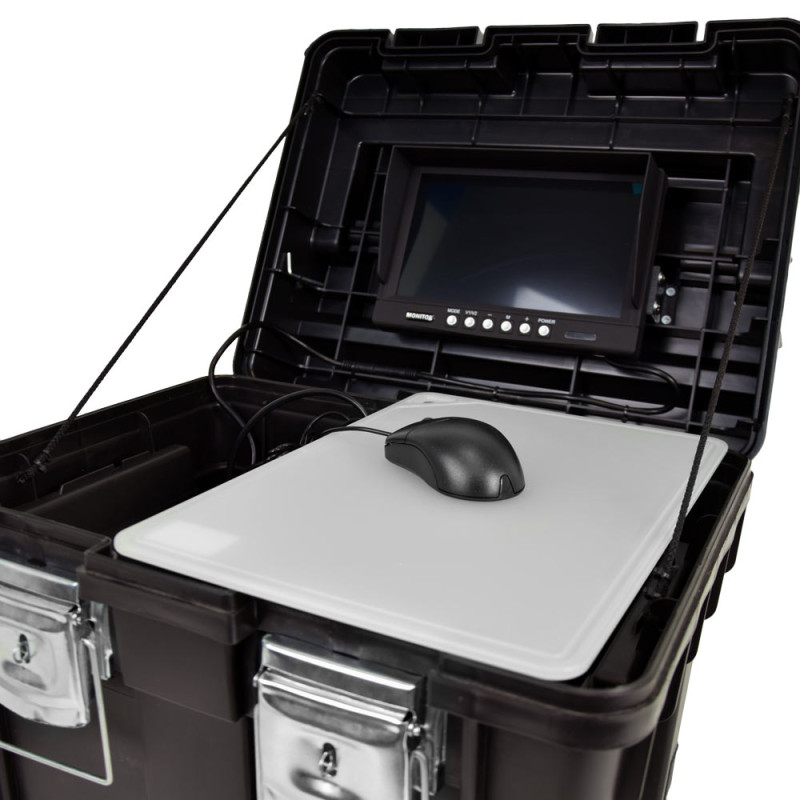

Кейс відеонагляду із резервним живленням

Кейс відеоспостереження з резервним живленням до 6 годин включає:

XVR відеореєстратор 4-канальний Dahua DH-XVR4104C-I з AI функціями для систем відеоспостереження - 1 шт
Жорсткий диск 1TB Western Digital WD10PURZ - 1 шт
MHD-відеокамера ATIS AMW-2MVFIR-40W/2.8-12 Pro - 4 шт
Монітор 9" ATIS ASM-9 - 1 шт
Блок безперебійного живлення BBG-1210/8 - 1 шт
Акумулятор 18 Аг Full Energy FEP-1218 - 1 шт
Приймач-передавач ATIS AL-200 UHD (pair) - 4 шт
Роз'єм ATIS під затискач (тато) - 6 шт
Роз'єм-power ATIS під затискач (мама) - 4 шт
Розгалужувач живлення ATIS L5 - 1 шт
Коробка монтажна OBO Bettermann 90 x 90 x 52 мм (тип Т40 IP 55) - 4 шт.
Коробка монтажна OBO Bettermann 80х43х36 мм (тип А6 IP 55) - 1 шт
Звита пара OK-Net КПП-ВП (100) UTP кат.5е, 4х2х0.51 бухта 305м (UTP мідь зовнішній) - 1 бухта
Вилка ERKA 1004 16 А із заземленням кутова з ручкою - 1 шт
Кейс - 1 шт


Призначення та принцип роботи

Кейс відеоспостереження з резервним живленням є готовим до використання комплектом відеоспостереження. Він призначений для організації відеоспостереження на невеликі об'єкти та бойові позиції за умов нестабільної мережі 220В або автономного використання до 6 годин.


Відрізняється швидким розгортанням та згортанням системи. Дозволяє вести спостереження на місці через комплектний 9-дюймовий монітор і запис відео інформації на жорсткий диск з можливістю подальшого аналізу. Під час підключення до Інтернету можливе перегляд відео потоку та архіву в центрі прийняття рішень.


Запис відеоархіву може вестись постійно, за розкладом, або за вбудованим датчиком руху. Архів записаних подій може зберігатися протягом місяця або більше залежно від налаштувань запису.


Відеокамера оснащена ІЧ-підсвічуванням, яке дозволяє вести відеоспостереження навіть у повній темряві. Корпус камери зі ступенем захисту IP64 надійно захищений від попадання вологи та витримує морози до -20°C.


Переглядати відео від системи відеоспостереження можна через 9 дюймовий монітор. Управління здійснюється USB-мишкою.


До відеореєстратора також можна підключатися віддалено по локальній мережі та/або мережі Інтернет, відповідно можна встановити відеореєстратор у непомітному місці.

Технічні характеристики відеореєстратора DH-XVR4104C-I

Функціональні особливості: визначення цільових типів (людина/транспорт)
Кількість каналів: 4
Швидкість запису: HD-CVI/TVI/AHD - 1080N/720p@25fps, CVBS - 960h@25fps
Стиск відео: H.264; H.264+; H.265; H.265+
Відеовиходи: VGA, HDMI
Аудіовходи/виходи: 1/1
Інтерфейси: RJ-45(10/100M)
Підтримка жорстких дисків: 1 SATA HDD до 6 TБ (3.5")
Живлення: DC 12 В
Потужність споживання: 4 Вт
Розміри: 204.6 х 210.9 х 45.6 мм
Вага: 470 г

Технічні характеристики камери AMW-2MVFIR-40W/2.8-12 Pro

Матриця: 1/3" CMOS
Режими: AHD, CVI, TVI, CVBS
Роздільна здатність: 2 Мп (1920x1080)
Фокусна відстань: 2.8-12 мм
ІЧ-підсвічування: 40 м
Живлення: DC 12 В, 750 мА
Ступінь захисту: IP64
Діапазон температур: -20°C ~ +50°C
Корпус: метал
Розміри: 211 х 92 х 90 мм
Вага: 1400 г

Технічні характеристики монітора 9" ATIS ASM-9

Тип дисплея: IPS
Роздільна здатність: 1024 x 600
Яскравість: 500 кд/м²
Контрастність: 500：1
Кут огляду: по горизонталі 180°, по вертикалі 180°
Відеовходи: VGA*1, 4PINAV*1, RCA*1
Тип кріплення: настільне кріплення
Електроживлення: DC 9-36 В
Розмір: 251 x 176 x 38. 2 мм
Вага: 700 г

Технічні характеристики жорсткого диска 1TB Western Digital WD10PURZ

Ємкість накопичувача: 1 Тб
Буфер HDD: 64 Мб
Макс кількість камер: 64 шт
Швидкість передачі даних: з кешу до системи - 6 Гбіт/с, між системою та накопичувачем - 110 Мбайт/с
Швидкість обертання шпинделя: 5400 оборотів/хв.
Рівень шуму: 21 дБ у режимі Idle, 22 дБ – при пошуку
Формат накопичувача: 3.5"
Інтерфейс HDD: SATAIII 6Gb/s
Робоча температура: 0 ~ 60°C
Розміри: 147х101.6х25.4мм

Технічні характеристики блоку безперебійного живлення BBG-1210/8 12 В / 10 А

Тип: імпульсний
Вихід: 12-14 В/10 А, клемник
Вхід: ~175...245В, клемник
Кількість каналів навантаження: 8
Можливо встановити акумулятор: 1,2Ah, 2.2Ah, 4Ah, 7Ah, 18Ah
Матеріал: метал
Розміри: 300 х 190 х 90 мм

Технічні характеристики акумулятора 12В 18 Аг для ДБЖ Full Energy FEP-1218

Ємність акумулятора: 18 Аг
Тип: AGM
Вихідна напруга: 12 В
Розміри: 180 х 165 х 76 мм
Вага: 5.3 кг

Технічні характеристики приймача-передавача ATIS AL-200 UHD (pair)

Тип кабелю лінії передачі: UTP кат 5е/6
Коаксіальна лінія: роз'єм BNC-M
Хвильовий опір: 75 Oм
Лінія UTP: роз'єм під гвинт
Смуга пропускання: 10 кГц...71 мГц
Грозозахист: немає
Захист від перешкод: до 60 dB
Захист від електричних розрядів: до 2кВ
Робоча температура: -20...+50°C
Час напрацювання на відмову: 10000 годин
Матеріал корпусу: ABS пластик
