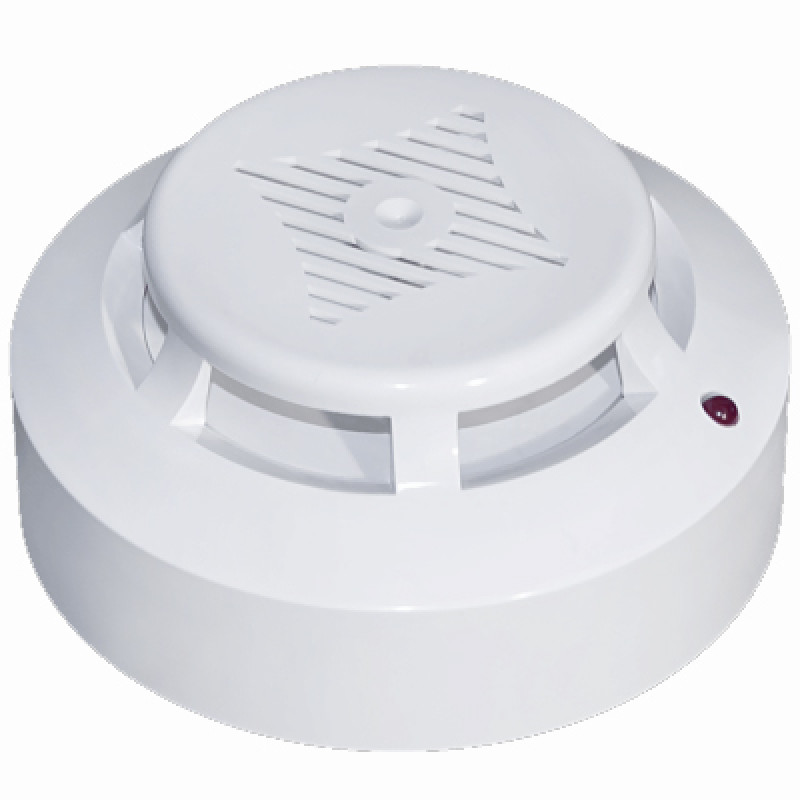

Датчик пожежний тепловий СПТ-3Б (12В)

Сповіщувач пожежний тепловий СПТ-3Б (24В)

ЩО ТАКЕ СПОВІЩУВАЧ

Димові сповіщувачі, що реагують на продукти горіння, здатні впливати на поглинаючу або розсіювальну здатність випромінювання в інфрачервоному, ультрафіолетовому або видимому діапазонах спектра. Димові сповіщувачі можуть бути точковими, лінійними, аспіраційними та автономними. Це найбільш поширений тип сповіщувача.

ПРИЗНАЧЕННЯ

Сповіщувач пожежний тепловий СПТ-3Б (максимально – диференціальний з індикацією чергового режиму та з дистанційним поверненням у вихідний стан) призначений для формування та передачі сигналу «ПОЖЕЖА» по дводротовому ШС на ППК. Сповіщувач перемикається в режим «ПОЖЕЖА» (максимальний) при досягненні температури навколишнього повітря порогового значення, або (диференціальний) при високій швидкості наростання температури повітря, навіть якщо початкова температура значно нижче нормальної температури використання сповіщувача.

Предбачено індикацію чергового режиму та стану «ПОЖЕЖА»

Випускаються виконання сповіщувача для підключення в чотиридротовий шлейф сигналізації у яких вихідний сигнал формується контактами реле, що перемикаються.

Для контролю напруги живлення чотиридротового ШС та встановлення кінцевого резистора випускається база Б100М (модуль М-1), яка встановлюється наприкінці ШС.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПОЖЕЖНОГО ВІДПОВІДАЧА СПТ-3Б


Діапазон статичної температури спрацьовування: +54~+70°C
Струм споживання в черговому режимі: не більше: 0.16 мА
Номінальна напруга живлення для дводротового ШС: 24 В
Номінальна напруга живлення для чотиридротового ШС: 12 В
Діапазон напруги живлення для дводротового ШС: 10~30 В
Діапазон напруги живлення для чотиридротового ШС: 10~14 В
Струм споживання в режимі «ПОЖЕЖА», для дводротового ШС, встановлюється зовнішнім резистором: 5~20 В
Струм споживання в режимі «ПОЖЕЖА», для чотиридротового ШС: не більше 22 В
Внутрішній опір сповіщувача для дводротового ШС в режимі «ПОЖЕЖА» при струмі 20 мА: не більше 500 Ом
Максимальний струм, що комутується контактами реле сповіщувача для чотиридротового ШС: не більше 100 мА
Максимальна напруга, що комутується контактами реле сповіщувача для чотиридротового ШС: не більше 36 В
Дистанційне повернення сповіщувача в черговий режим (скидання): не менше 3 с
Габаритні розміри: Ø100×48 мм
Вага: 0.15 кг
Середній термін служби: не менше 10 років
