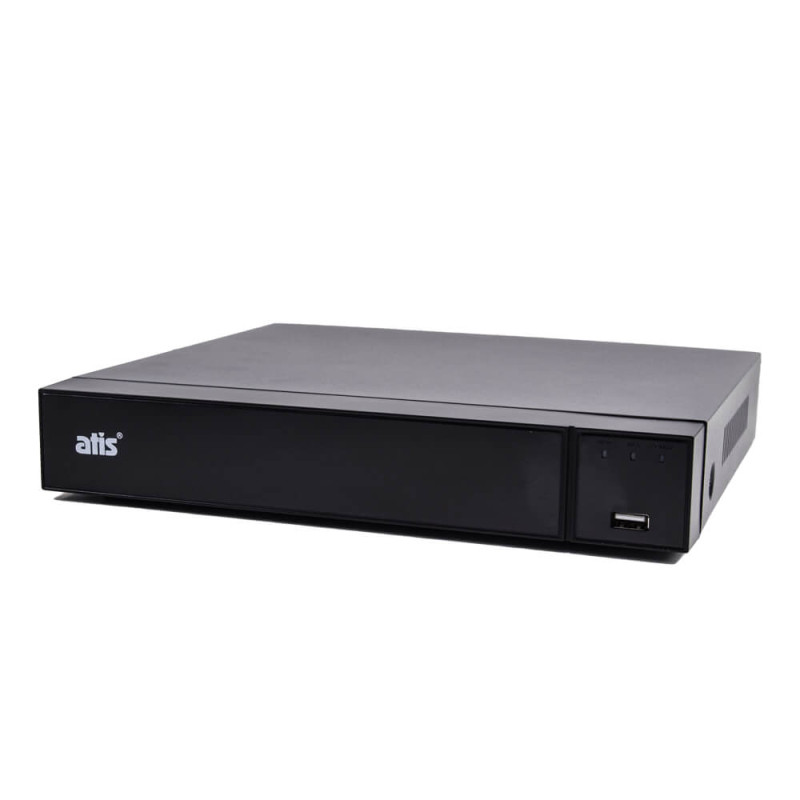

XVR видеорегистратор 4-канальный ATIS XVR 3104HC для систем видеонаблюдения

XVR відеореєстратор ATIS XVR 3104HC розрахований на підключення до 4 аналогових камер відеоспостереження: HDCVI, TVI, AHD | Analog та IP-камер, у наступних комбінаціях: 4 аналогові + 2 IP / 2 аналогові + 7 IP / 16 IP.
Запис відеоархіву ведеться на 1 HDD ємністю до 8 ТБ (купується окремо).

Що таке XVR відеореєстратор
XVR відеореєстратор – це відеореєстратор, що дозволяє використовувати HDCVI, HD-TVI, AHD, IP і аналогові камери відеоспостереження. Іншими словами, XVR відеореєстратор – універсальний пристрій, який сумісний з провідними відеоформатами.

Технічні характеристики XVR відеореєстратора ATIS XVR 3104HC
Максимальна кількість камер, що підключаються

за замовчуванням: 4 аналогові (HDCVI / TVI / AHD / CVBS) + 2 IP-камери
аналогові + IP: 2 аналогові (HDCVI / TVI / AHD / CVBS) + 7 IP-камер
лише IP-камери: 16


Роздільна здатність запису і компресія відео

Відеореєстратор підтримує 3 режими: Normal Mode, LITE Mode та Pure IP (H.265):


Normal Mode (Analog):

PAL: 8MP_LITE(4*8fps), 5MP(4*6fps), 5MP_LITE(4*10fps), 4MP(4*8fps), 4MP_LITE(4*15fps), 3MP(4*9fps), 3MP_LITE(4*18fps), 1080P(4*15fps), 720P(4*25fps), 960H(4*25fps)
NTSC: 8MP_LITE(4*8fps), 5MP(4*6fps), 5MP_LITE(4*10fps), 4MP(4*8fps), 4MP_LITE(4*15fps), 3MP(4*9fps), 3MP_LITE(4*18fps), 1080P(4*15fps), 720P(4*25fps), 960H(4*25fps)


LITE Mode (Analog):

PAL: 5MP_LITE(4*10fps), 4MP_LITE(4*15fps), 3MP_LITE(4*18fps), 1080N(4*25fps), 720P(4*25fps), 960H(4*25fps)
NTSC: 5MP_LITE(4*10fps), 4MP_LITE(4*15fps), 3MP_LITE(4*18fps), 1080N(4*25fps), 720P(4*25fps), 960H(4*30fps)


Pure IP (H.265):

PAL: 5MP@8×25fps, 4MP@12x25fps, 3MP@12×25fps, 1080P@16×25fps, 960P@16×25fps, 720P@16×25fps, D1@16×25fps
NTSC: 5MP@8×30fps, 4MP@12×30fps, 3MP@12×30fps, 1080P@16×30fps, 960P@16×30fps, 720P@16×30fps, D1@16×30fps





при підключенні тільки IP камер реєстратор підтримує 16 каналів 5 Мп із загальною пропускною здатністю до 48 Мбіт/с
застосовується стандарт компресії відео H.265 / H.265+ / H.264 / H.264+, завдяки чому зберігається висока якість зображення при відносно невеликому розмірі відеофайлу;
локальне зберігання архіву записаного відеозображення виконується на 1 жорсткому диску SATA ємністю до 8 ТБ (купується окремо).

Відеовходи та відеовиходи

4 BNC-відеовходи для підключення камер відеонагляду;
для перегляду відеозображення передбачені 2 відеовиходи: VGA, HDMI.

Аудіо
Для запису звуку передбачені 1 аудіовхід RCA («тюльпан») і 1 аудіовихід RCA («тюльпан») для відтворення записаної аудіоінформації.
Інтерфейси

2 USB порти для підключення мишки, а також для резервного копіювання архіву відеофайлів на флеш-носій;
інтерфейс RJ45 (LAN) для зв'язку відеореєстратора з локальною мережею або глобальною мережею Інтернет. Також можливо віддалено за допомогою персонального комп'ютера, або смартфона або планшета під керуванням операційної системи iOS / Android:

переглядати відео з камер;
отримати доступ до архіву відеозапису;
керувати налаштуваннями IP-відеореєстратора;


інтерфейс RS485 – для керування PTZ камерами.


Функціонал XVR відеореєстратора ATIS XVR 3104HC
Завдяки сучасному програмному забезпеченню та інтуїтивно зрозумілому меню XVR відеореєстратора ATIS XVR 3104HC, користувачеві доступний широкий набір гнучких налаштувань і можливостей:

задати для кожного каналу окремо налаштування якості запису відеозображення з камер: кількість кадрів в секунду і роздільна здатність (для оптимізації місця на жорстких дисках);
налаштувати режими запису:

постійна – вся відеоінформація з камер буде записуватися на жорсткі диски 24/7 (після заповнення, архів буде циклічно перезаписаний);
за розкладом – у разі, якщо немає потреби вести цілодобовий архів, XVR відеореєстратор може зберігати відео тільки в певні години/дні тижня (доступні налаштування кожного каналу окремо);


завдяки вбудованій функції програмного детектування руху, XVR відеореєстратор у разі виявлення руху в полі огляду відеокамери може виконати наступні дії:

почати відеозапис в архів відразу з декількох камер;
активувати роботу підключених поворотних камер;


аналогічні типи реакцій XVR відеореєстратор може виконати за наступних тривожних подій, які перешкоджають коректній роботі системи відеоспостереження:

відсутність відеосигналу – поломка або навмисне відімкнення камери;
блокування відео – закриття об'єктива камери стороннім предметом;
поломка або заповнення жорсткого диска;
збій в налаштуваннях мережі;


розмежувати права доступу для користувачів паролем:

адміністратор – повний доступ до всіх функцій і налаштувань;
оператор – обмежений доступ до функціонала відеореєстратора.




Встановлення XVR відеореєстратора ATIS XVR 3104HC

Для запису відеоархіву необхідно під'єднати жорсткі диски (купуються окремо) до відповідних роз'ємів SATA, попередньо знявши верхню кришку відеореєстратора.
Приєднайте відеокамери за допомогою кабелю.
Приєднайте монітор через VGA або HDMI відеовихід.
Подати живлення на відеореєстратор за допомогою блоку живлення.
При першому запуску, за допомогою покрокового майстра налаштувань системи, виконати первинне налаштування XVR відеореєстратора.


Підсумки
Цифровий XVR відеореєстратор ATIS XVR 3104HC відмінно підійде для побудови повноцінної та ефективної системи відеоспостереження. Потужний процесор реєстратора здатний швидко обробити та відтворити відеоінформацію з підключених камер HD-CVI/TVI/AHD/IP, записати архів, а також передати відео мережею Інтернет. Перегляд відеозображення і доступ до архіву можливий, в тому числі зі смартфона або планшета (iOS | Android) з будь-якої точки планети.
