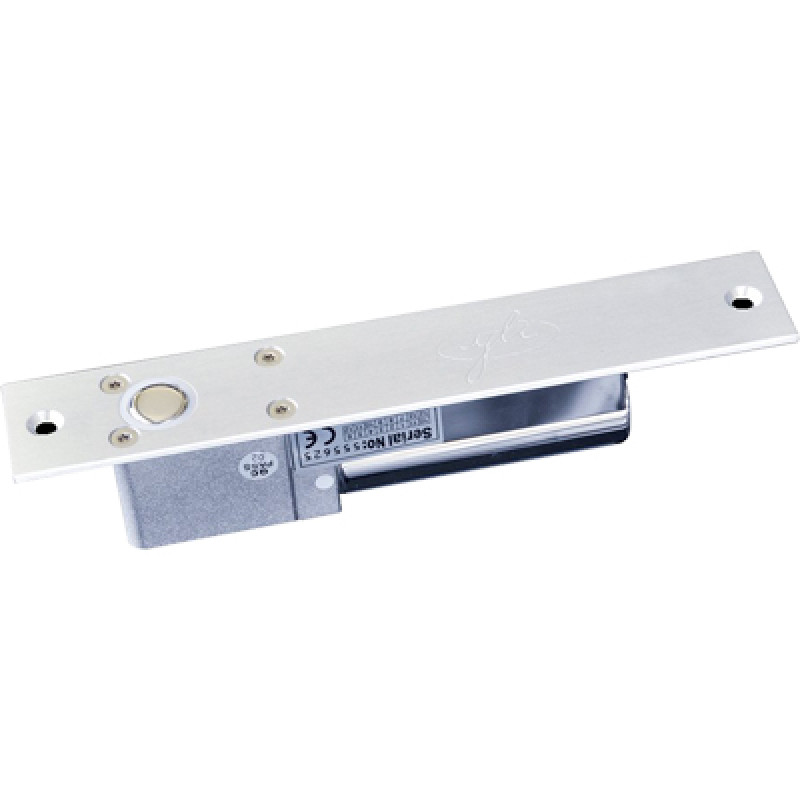

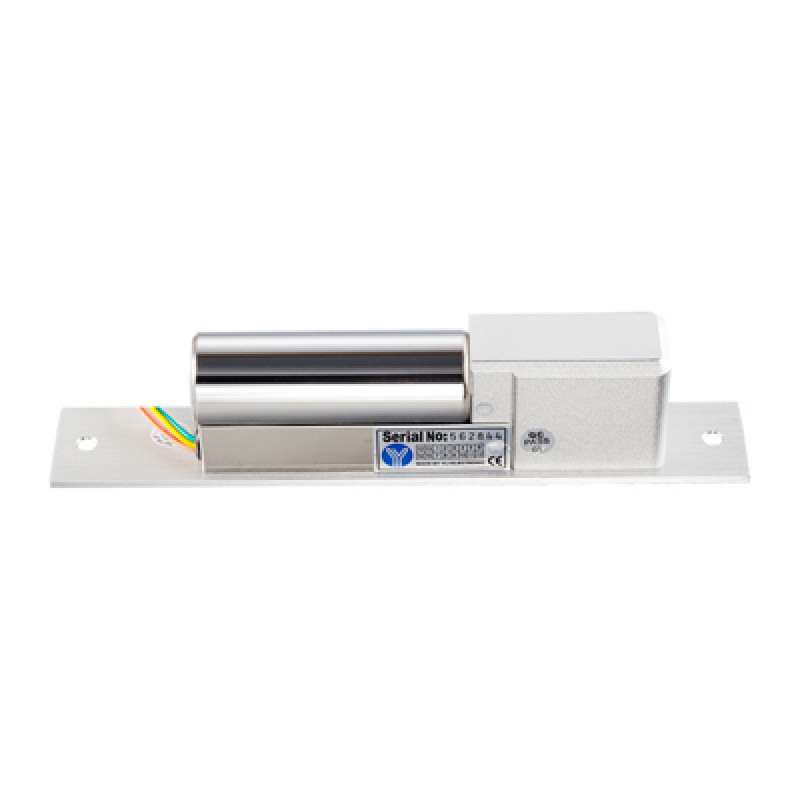

Ригельний замок YB-100+ врізний для системи контролю доступу з таймером

YB-100+ – врізний електроригельний замок для системи контролю доступу.
Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для встановлення всередині приміщення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових, дерев'яних, а також скляних дверей. Для кріплення на скляні двері без рами слід придбати спеціальну фіксуючу планку BBK-600
або BBK-700. Для вузьких дверей підійде BBK-500.

Оснащений вбудованим таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку).
ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входять у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-100+
Замок повинен бути під електроживленням.
Під час зачинення дверей вбудований в замок геркон реагує на магніт у відповідній планці і замикає контакт соленоїда, що висуває ригель.
У разі вимкнення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок використовується в автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+


Тип замку: електроригельний
Тип встановлення: врізний
Сила утримання: 800 кг
Таймер затримки: 0 | 3 | 6 | 9 сек.
Виходи: NC/COM
Без живлення: відімкнений
Живлення: 12V
Споживання: 900мА (робоче) | 110мА (режим очікування)
Розміри:



замок: 205x35x40 (мм)
відповідна планка: 90x25x2мм
ригель: діаметр 16 мм, довжина 16 мм (прямий)

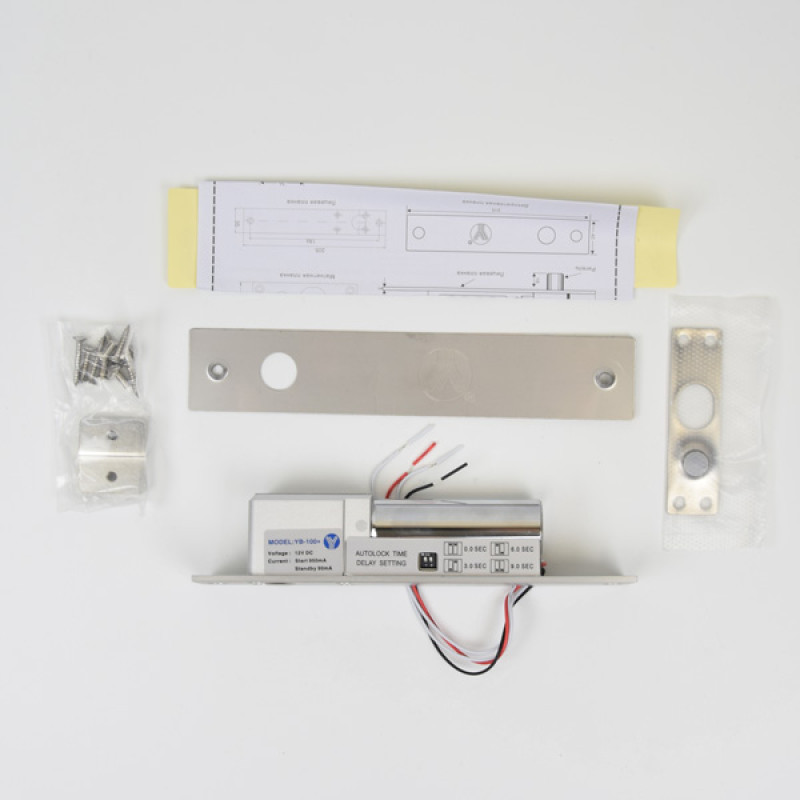

КОМПЛЕКТАЦІЯ


електроригельний замок
накладка на замок
відповідна планка
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція.

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100+

Налаштуйте таймер затримки (перемикається перемичками на замку)
Зробіть нішу в дверній коробці / дверях за розміром замка і відповідної планки, після чого встановіть замок врівень з поверхнею
*для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту

Прикладіть накладку на замок і зафіксуйте шурупами
Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
Згідно з інструкцією підключення, підключіть електроригельний замок YB-100+ до живлення і керуючих пристроїв системи контролю доступу


СУМІСНІСТЬ

Електроригельний замок YB-100 сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.

ДОДАТКОВІ МАТЕРІАЛИ

Ознайомитися з принципом дії і особливостями електрорігельних замків можна тут.
