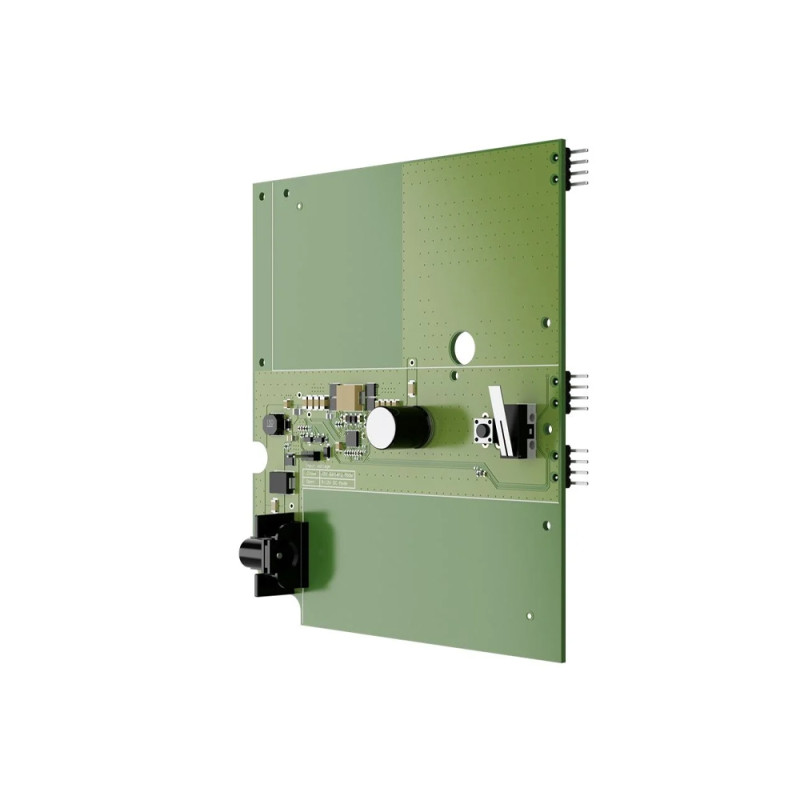

Плата блока питания Ajax 12V PSU for NVR для работы видеорегистратора Ajax от низковольтного источника питания

Плата блоку живлення 12V PSU for NVR призначена для забезпечення роботи відеореєстратора Ajax від низьковольтного джерела живлення. Це рішення дає змогу замінити стандартний блок живлення 110/230В~ на альтернативний, що робить пристрій незалежним від електромережі об'єкта. Така можливість особливо корисна для об'єктів, де відсутнє стабільне електропостачання або немає доступу до мережі 220В. З цим блоком живлення відеореєстратор зможе працювати цілодобово, забезпечуючи безперервний запис і захист об'єкта.
Встановлення плати 12V PSU for NVR просте і не вимагає спеціальних навичок. Для заміни стандартного блоку живлення на альтернативний достатньо мати викрутку PH1, посібник користувача і близько 10 хвилин часу. Плата оснащена стандартним штекером power jack для під'єднання кабелю живлення, а в комплект також входить клемний адаптер, що спрощує процес монтажу та під'єднання.
Блок живлення підтримує два режими роботи. У першому режимі (8-16 В⎓) відеореєстратор працює в широкому діапазоні напруг, і встановлення джампера не потрібне. У другому режимі (12.1-16В⎓) пристрій працює тільки за напруги вище 12В, а в разі падіння напруги нижче 10.35 В відеореєстратор автоматично вимикається, щоб уникнути повної розрядки джерела живлення. Для активації цього режиму необхідно встановити джампер. Така гнучкість у налаштуваннях дає змогу адаптувати пристрій під різні умови експлуатації.
Характеристики:
Вхідне живлення без встановленого джампера:

Діапазон робочої напруги пристрою: 8-16В⎓.
Максимальний струм споживання: до 4А (якщо вихідний максимальний струм споживання становить 2А)
Поріг увімкнення в разі зростання напруги: 8В⎓ (у стані без навантаження)
Поріг вимкнення в разі спаду напруги: 6.5В⎓ (у стані без навантаження)

Вхідне живлення зі встановленим джампером:

Діапазон робочої напруги пристрою: 12.1-16В⎓
Максимальний струм споживання: до 4А (якщо вихідний максимальний струм споживання становить 2А)
Поріг увімкнення в разі зростання напруги 12.1 В⎓ (у стані без навантаження)
Поріг вимкнення в разі спаду напруги 10.35 В⎓ (у стані без навантаження)

Вихідне живлення:

Номінальна напруга: 12В⎓ ± 3%.
Споживання струму пристрою у вимкненому стані: 110мкА
Споживання струму пристрою в стані спокою: 65мА
Максимальний струм споживання пристрою: 2А

Монтаж:

Метод монтажу: у корпус NVR, замінивши комплектну плату блока живлення
Діапазон робочих температур: від 0°С до +40°С
Допустима вологість: до 75%
Клас захисту: IP20

Підключення до мережі:

Гніздо роз'єму: 6.5x2.0 мм power jack (female)
Штекер: 5.5x2.1 мм power jack (male)
Перетин кабелю, що підключається: AWG 12-14

Плата:

Розміри: 118x123x17 мм
Вага: 51 г

Комплектація:

12V PSU for NVR
Клемний перехідник
Коротка інструкція
