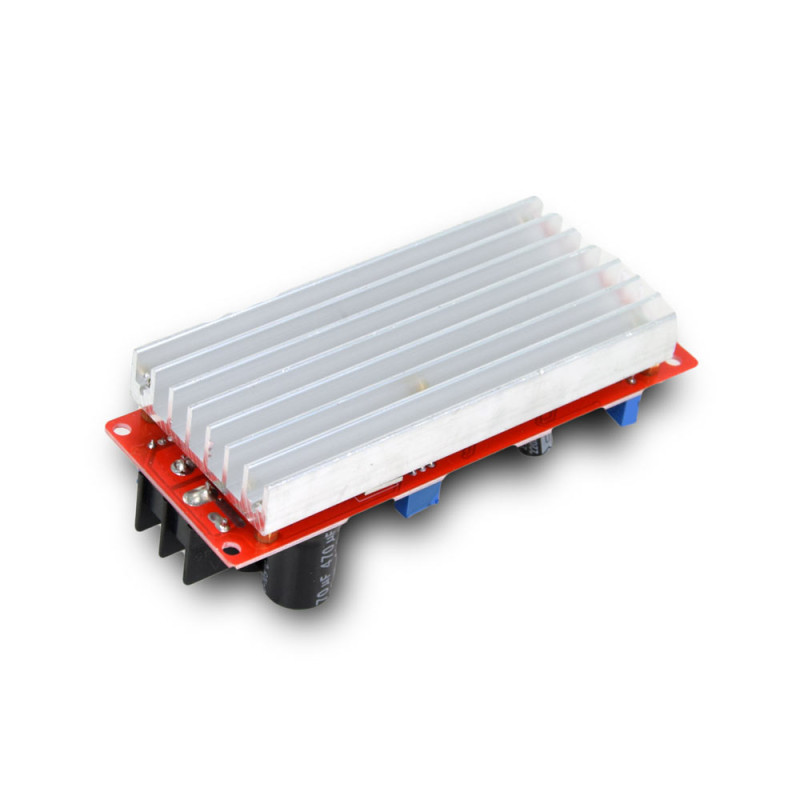

Модуль постоянного тока ATIS OKY3498-9 (1200W DC-DC boost)

Модуль постійного струму OKY3498-9 (1200W DC-DC boost) з балансуванням акумуляторів Li-ion (у тому числі 18650, 21700 та інші).
Бренд: ATIS
Характеристики

Властивості модуля: неізольований модуль підвищення (Boost))
Вхідна напруга: 8-60 В
Вхідний струм: 20 A
Робочий струм: 15 мА
Вихідна напруга: 12-83 В безперервна регульована
Вихідний струм: макс 12 А (більше 20 А необхідно зміцнити)
Охолодження (з вхідним та вихідним диференціальним тиском, тим більше різниця тиску між вихідним струмом мала)
Діапазон постійного струму: 0.3-20 A
Вихідна потужність: = вхідна напруга * 10 A
Робоча температура: -40 ~ + 85 градусів
Робоча частота: 150 кГц
Ефективність перетворення: ≤ 95% (ефективність та вхід, вихідна напруга, струм, різниця тиску)
Встановлення: 4 шт. 3 мм стовпець
Режим підключення: зварювальний вихід (будь ласка, використовуйте великий струм та чистий мідний провід)
Розмір модуля: 130 мм x 52 мм x 46 мм (LxWxH)

Особливості:

Захист від перевантаження по струму: є певний діапазон помилок при вході більше 30 А, автоматично зменшуючи вихідну напругу.
Захист від короткого замикання: є (вхід 40 A запобіжник). Подвійний захист від короткого замикання, використовуйте безпечніший.

При використанні джерела живлення Boost слід звернути увагу на такі моменти:

Напруга вхідного джерела живлення має бути вищою за 10 В.
Коли джерело живлення використовується для вхідного джерела живлення, вхідна потужність та вихідна напруга вхідного джерела живлення вивантажуються першими. Потім підніміть навантаження (необхідно переконатися, що імпульсне джерело живлення працює).
Коли для встановлення напруги використовується режим постійного струму, постійна напруга повинна бути вищою за вхідну напругу. Не використовуйте спосіб короткого замикання вихідного струму, структура схеми модуля наддуву не може бути відрегульована шляхом короткого замикання.
