Магнитоконтактный оповещатель U-Prox WDC long

Бездротовий магнітоконтактний оповіщувач U-Prox WDC long призначений для контролю стану конструктивних елементів на відчинення або зсув з метою виявлення спроби проникнення в приміщення і для видачі повідомлення про тривогу в центр охоронної сигналізації U-Prox MP center
Бренд: ITV.
ФУНКЦІОНАЛ U-Prox WDC long

868,0 ... 868,6 МГц, дальність - до 2000 м на відкритому просторі, кілька каналів для резервування.
2 вбудованих геркона.
Підключення зовнішнього геркона.
Підключення світлодіода підтвердження постановки.
Елемент живлення - літієва батарея ААА, до 3-х років роботи на одному елементі живлення.
Впевнена робота на металевих дверях.
Простий і зручний монтаж, надійне кріплення.
Доступний у трьох кольорах.

ХАРАКТЕРИСТИКИ U-Prox WDC long

Межа спрацьовування геркона: 7-15 мм.
Максимальна кількість спрацьовувань: не менше 1 000 000.
Кількість позицій для магніту (герконів): 2, антисаботаж.
Захист від саботажу: +.
Бездротовий інтерфейс ISM, до 2000 м: 868,0...868,6 МГц.

захищений двосторонній зв'язок: ключ - 256 біт.


Живлення (літієва батарея входить до комплекту): батарея AAA (FR03) 1.5 В.

споживання в черговому режимі: не більше 5 мкА;
споживання під час передачі: не більше 70 мА;
термін роботи (без зовнішнього LED): 3 роки.


Стійкість до Е/М поля: 8 В/м.
Діапазон робочих температур: від -10°С до +40°С.

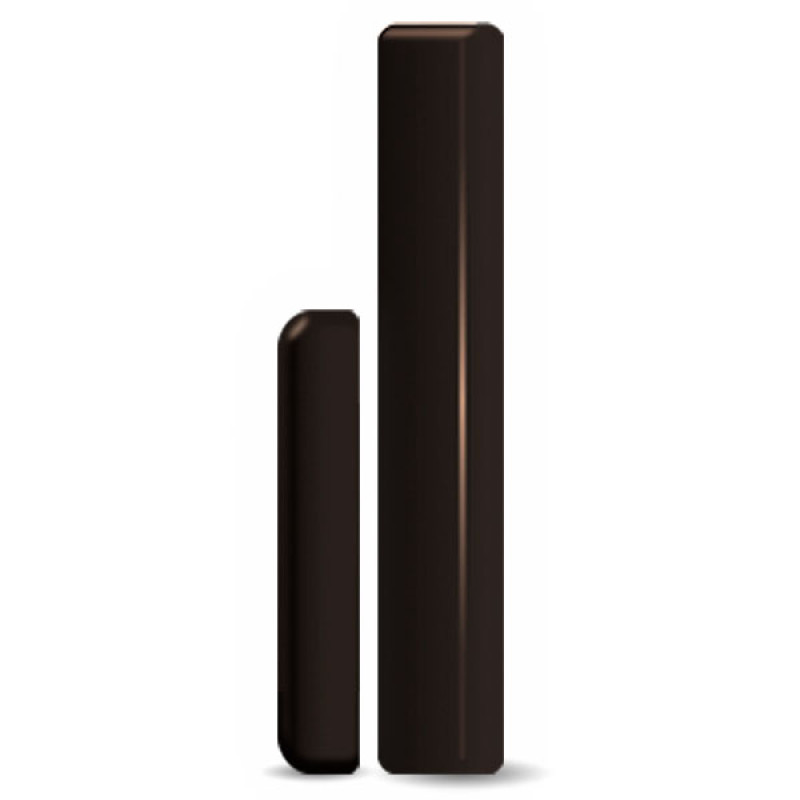

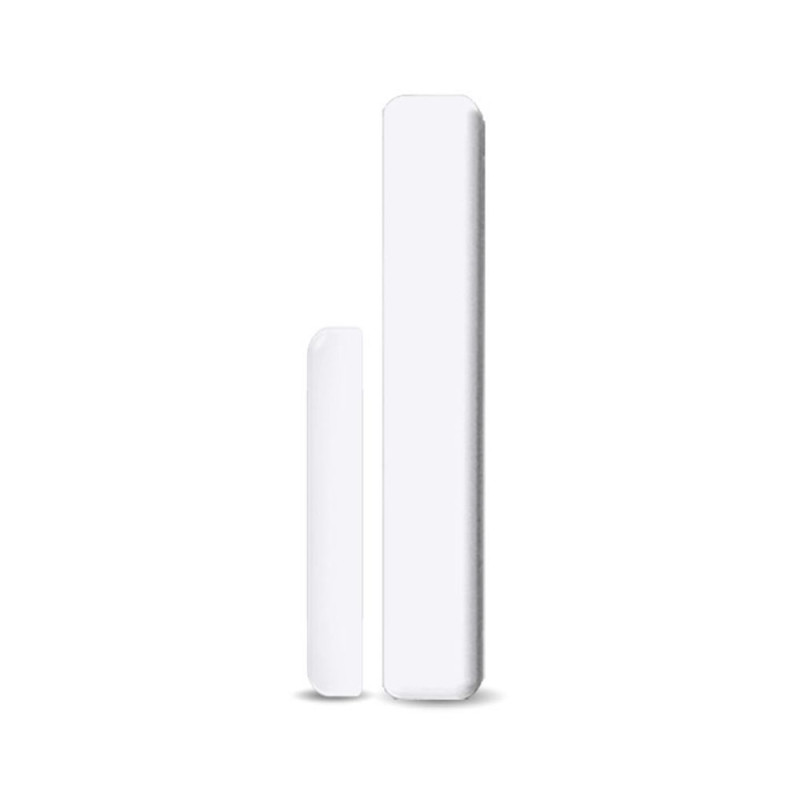

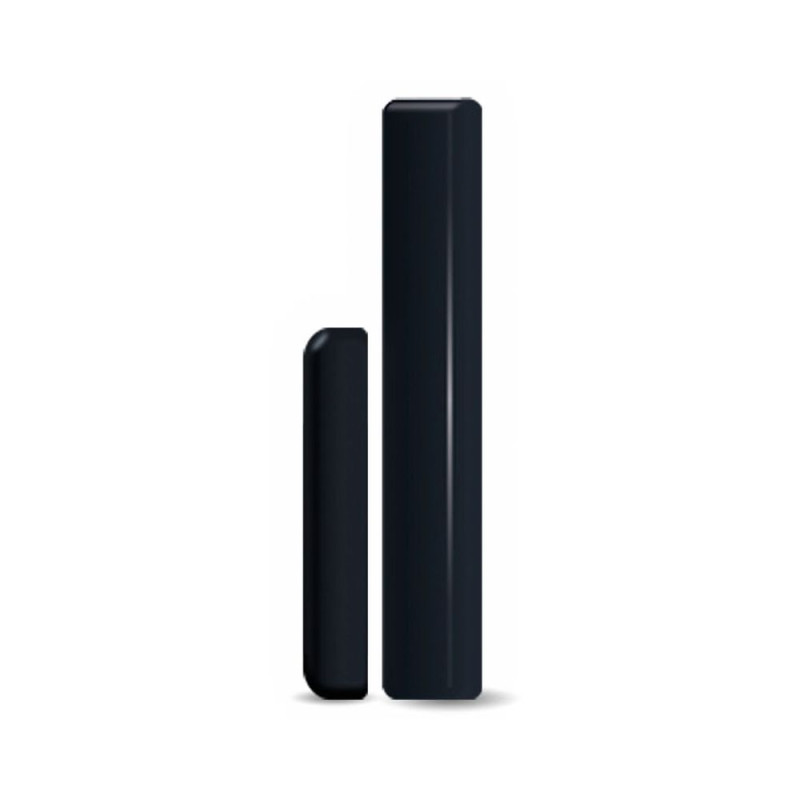

Колір корпусу: білий, темно-коричневий, чорний.
Габаритні розміри:

оповіщувача (датчика): 138 х 20.75 х 17.1 мм;
магніту: 85 х 11 х 6 мм.


Вага: 65 г.
Підключення до WDC: Зовнішній LED і геркон.

відстань (довжина кабелю) до зовнішніх елементів: не більше 1 м.



КОНСТРУКЦІЯ ПРИЛАДУ U-Prox WDC long

Нижня пластина корпусу магніту.
Кришка корпусу магніту.
Неодимовий магніт.
Нижня пластина корпусу оповіщувача.
Капсула з пристроєм.
Геркони в капсулі.
Світлодіодний індикатор.
Верхній тампер-контакт.
Елемент живлення, батарея ААА.
Дроти для підключення геркона (контакт DC), світлодіода (LED, контакт LD + світлодіода) і загальний дріт (контакт С, земля).
Ніша для дротів.
Кнопка ввімкнення / вимикання.
Нижній тампер-контакт.
Зовнішній геркон.
Зовнішній світлодіод (LED).
Верхня кришка корпусу оповіщувача.

ВСТАНОВЛЕННЯ І ПІДКЛЮЧЕННЯ U-Prox WDC long
Розміщувати сигналізатор потрібно на відстані не більше 2 м від центру охорони U-Prox MP center. Реєстрація відбувається на мінімально можливій потужності, щоб уникнути впливу сусідніх систем, можливо настроюваних поруч
Рекомендується виконувати монтаж в наступній послідовності:

Вибір місця встановлення з оптимальним сигналом за допомогою застосунка U-Prox Setup.
Прилад не можна розміщувати:

На вулиці або в приміщеннях з неприпустимою вологістю і температурою.
У місцях з високим рівнем радіоперешкод.
Поблизу предметів, які можуть викликати затухання або екранування радіосигналу (метал, дзеркала й тощо).
На відстані ближче 1 м від центру охорони.


Монтаж магніту.
Встановлення нижньої пластини оповіщувача, у відповідності з встановленим герконом.
Встановлення капсули з приладом і зачинення корпусу приладу.
