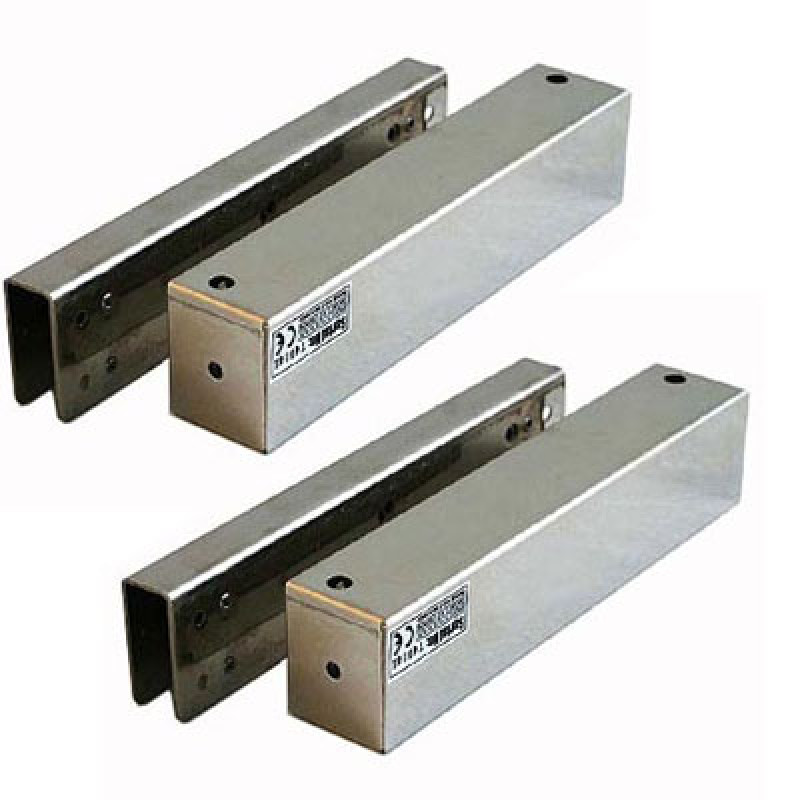

Крепёжный комплект BBK-700 на стеклянную дверь без рамы для замков серии YB-100

Кріпильний комплект BBK-700 (ABK-700) на скляні двері без рами товщиною 10-15 мм.

Розміри кріпильного комплекту BBK-700 - 208х58х45.5 мм.

Компанія-виробник Yli Electronic.

BBK-700 сумісний з такими електроригельнимі замками:


YB-100
YB-100S
YB-100+
YB-100+LED
YB-300

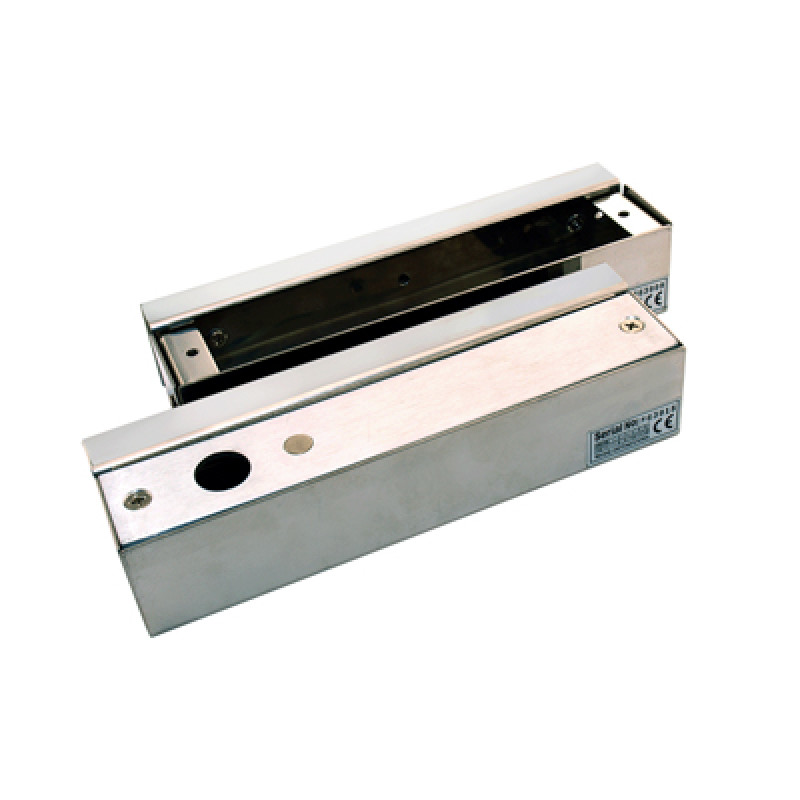

Кріпильний комплект складається з двох частин:


короб для електрорігельного замка з U-подібним кріпленням
відповідна планка з U-подібним кріпленням



ВСТАНОВЛЕННЯ КРІПИЛЬНОГО КОМПЛЕКТУ BBK-700


Встановіть U-подібну планку з коробом для електроригельного замка на скляні двері і зафіксуйте

*Для встановлення замка на скляні двері використовуйте спеціальні накладки з комплекту

Встановіть електроригельний замок в короб
Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
Згідно з інструкцією підключення, підключіть електроригельний замок до живлення і керуючих пристроїв системи контролю доступу
