Комплект для быстрой зарядки LiFePO4 аккумуляторов (FEG-128 и FEG-1218)

Комплект для швидкої зарядки LiFePO4 акумуляторів забезпечує швидке заряджання АКБ без ризику перезарядження. Захищає від перенавантаження, перегріву, глибокого розряду АКБ.
Призначення
Імпульсний блок живлення перетворює змінну напругу мережі в постійну, а підвищуюче-знижуючий перетворювач стабілізує цю напругу в потрібному для LiFePO4 акумулятора діапазоні. Це забезпечує стабільну напругу заряду, незалежно від перепадів в мережі живлення.
В комплект входить:1 x Підвищуючий-знижуючий перетворювач Faraday Electronics DC/DC 80W/UD-DC/5-30V1 x Блок живлення Faraday Electronics 80Wt/12-36V/PL
Для швидкого заряджання LiFePO4 акумуляторів необхідно:

Зібрати схему згідно із зображенням в інструкції, не підключаючи АКБ (контрольні прилади можуть тимчасово прикладатись до конкретних клем для вимірювань), і відкрити паспорт АКБ для отримання значень струму і напруги для швидкого заряду.
За допомогою потенціометра на блоці живлення виставити напругу трохи вищу за необхідну для заряду АКБ, наскільки це можливо.
За допомогою потенціометра «V+» на перетворювачі виставити напругу потрібну для заряду АКБ.
Підключити АКБ і точно відрегулювати напругу потрібну для заряду АКБ за допомогою потенціометра «V+» на перетворювачі.
Виставити максимально допустимий струм заряду за допомогою потенціометра «I+» на перетворювачі, якщо він недосяжний, виставити максимально можливий.
Для процесу заряджання АКБ не потрібні контрольні прилади (їх можна вимкнути), а закінчення заряджання регулюватиметься BMS АКБ.
АКБ тримати підключеним трохи довше паспортного значення часу швидкого заряджання.

Функціональні особливості блока живлення

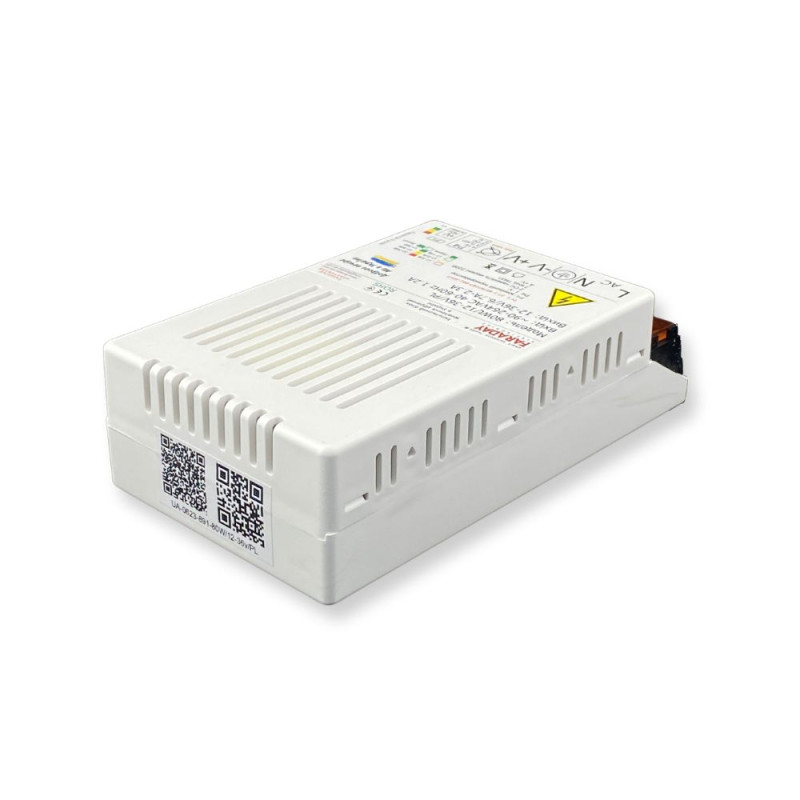

Блок живлення Faraday Electronics 80Wt/12-36V/PL імпульсний, одноканальний.

багатооборотний резистор для підлаштування
100% автоматичний захист виходу
термостабілізація вихідної напруги
зовнішнє керування напругою/вимиканням
можливість кріплення на DIN-рейку (тримач поставляється окремо)
індикація роботи 3-ма світлодіодами
інформаційний OC вихід наявності мережі
високий ККД

Технічні характеристики
Вихід

вихідна потужність: 80 Вт
вихідна напруга: 11.8-37.5 В
номінальний вихідний струм: 6.7 А (12 В), 4 А (24 В), 2.7 А (36 В)
шум і пульсації: ≤40 мВ
температурний дрейф: ≤0.5%
максимальний струм пульсації ОС: 40 мА

Вхід

вхідна напруга: AC 86-264 В, DC 110-380 В
ККД первинного джерела: 86% (12 В), 89% (24 В), 90% (36 В)
стартовий струм: 35 А
час запуску: менше ніж 500 мс
частота перетворення: 65-130 кГц
частота вхідного струму: 47-63 Гц
потужність холостого ходу: ≤0.4 Вт (12 В), ≤0.6 Вт (24 В), ≤0.9 Вт (36 В)

Час напрацювання на відмову: 150 000 годинРобоча температура: від -25°C до + 70°CКорпус: пластиковий
