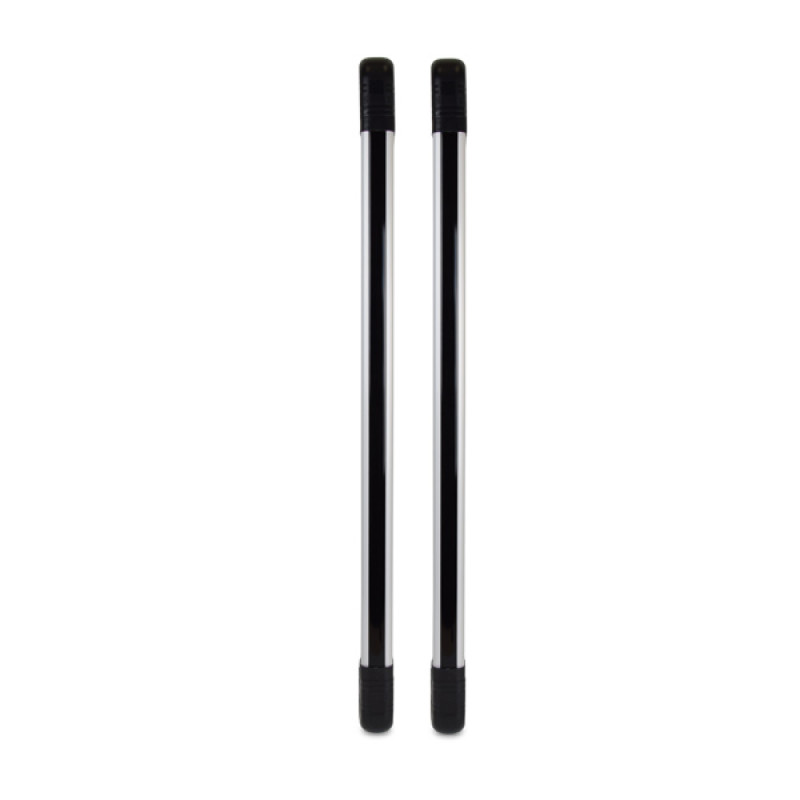

ИК-барьер Lightwell LBW-60-10

Активний інфрачервоний 10-променевий бар'єр LBW-60-10.

Призначення

Призначений для виявлення порушника як у приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів з високими стелажами та захисту периметрів.


Принцип роботи ІЧ-бар'єра LBW-60-10

Бар'єр складається з двох частин: передавача (TRANSMITTER) та приймача (RECEIVER). У передавачі знаходяться діоди, що випромінюють інфрачервоні пучки світла, а в приймачі діоди, що приймають їх. Якщо хоча б два інфрачервоні промені перекриваються якимось стороннім об'єктом, бар'єр переходить у режим «ТРИВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації.


Технічні характеристики

Тип датчика: дротовий
Кількість інфрачервоних променів: 10
Довжина ІЧ-променя: 60м
Горизонтальний кут налаштування променя: 180 градусів (± 90 градусів)
Вертикальний кут налаштування променя: нерегульований
Швидкість реакції: 40мсек
Тампер: NC
Виходи реле: NC/NO/COM (30В/1А)
Живлення: DC 11-18В
Споживання: максимум 15мА
Клас захисту: IP65
Діапазон температур: -25°C...+55°C
Розміри: висота 172см


Встановлення ІЧ-бар'єра

Оберіть місце для встановлення бар'єра.
Переконайтеся, що передавальна та приймальна частина знаходяться навпроти друг друга, і що діоди приймача та передавача розташовані на одному рівні. Якщо діоди знаходяться на одному рівні, то при включеному живленні ІЧ-бар'єр знаходиться в режимі «ОХОРОНА». Якщо ж діоди не розташовані навпроти один одного, бар'єр перейде в режим «ТРИВОГА».
Переконавшись, що приймач та передавач спрямовані правильно, закріпіть обидві частини бар'єра за допомогою шурупів та кріпильних елементів.
