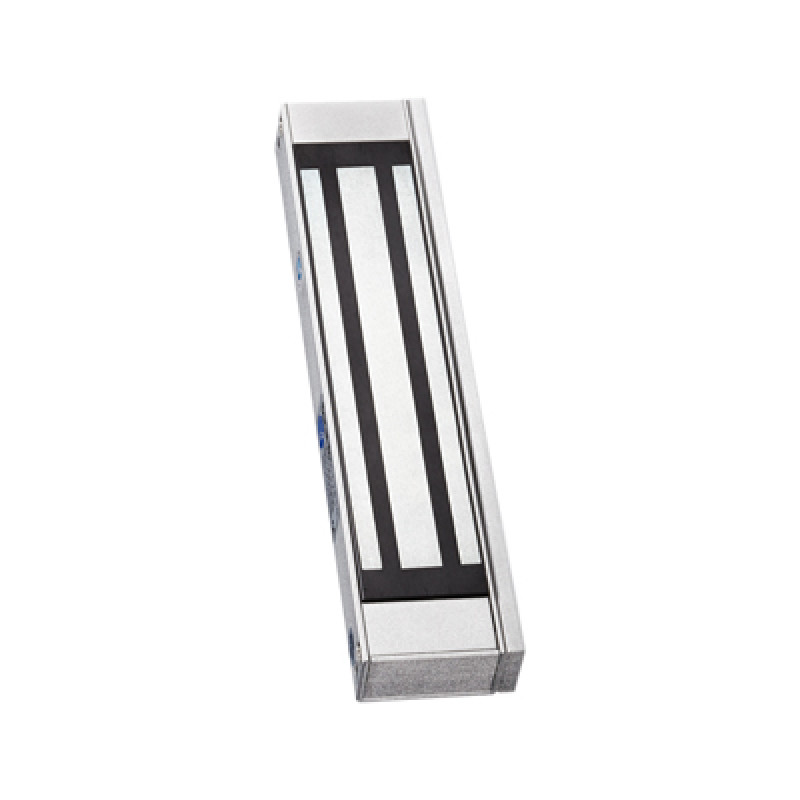

Электромагнитный замок Yli Electronic YM-180 с уголком монтажным Yli Electronic MBK-180L

Комплект, що складається з електромагнітного замка YM-180 з силою утримання до 180 кг на розрив і куточка монтажного MBK-180L.


Комплект призначений для внутрішнього встановлення на вузькі важкі металеві, металопластикові, дерев'яні двері.


Бренд Yli Electronic.



Що таке електромагнітний замок

Електромагнітний замок – пристрій для зачинення дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.


Як працює електромагнітний замок YM-180

Електромагнітний замок встановлюється на дверну коробку, відповідна планка - на двері. При подачі живлення (DC 12 В) – замок примагнічує відповідну планку, надійно замикаючи двері. При відсутності живлення - замок відмикається, що відповідає вимогам протипожежної безпеки.


Для компенсації удару при зачиненні дверей, на відповідній планці передбачена гумова прокладка.


Технічні характеристики електромагнітного замка YM-180

Сила утримання: 180 кг


Матеріал корпусу: анодований алюміній


Матеріал відповідної частини: цинк


Живлення: DC 12 В


Споживання: DC 12 В / 300 мА


Розміри:


замок: 170 х 35 х 20 мм
з кріпильної планкою: 170 х 41.5 х 20 мм
відповідна планка: 130 х 33 х 10 мм


Встановлення електромагнітного замка
Відповідна планка

Наклейте трафарет в місці встановлення відповідної частини на двері
З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації відповідної планки


Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа



ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного і вільного прімагнічіванія до замка.


Кріпильна планка замка


Закріпіть кріпильну планку електромагнітного замка в верхньому кутку коробки, використовуючи саморізи з комплекту


Електромагнітний замок


Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа



Підключення живлення

(+) до червоного дроту;
(-) до чорного дроту

Встановлення кронштейна MBK-180L

Прикріпіть кронштейн до корпусу електромагнітного замка за допомогою двох гвинтів
Зробіть розмітку для кріплення на місці передбачуваного встановлення
Просвердлите отвори відповідного діаметру
Прикріпіть кронштейн на обране місце
