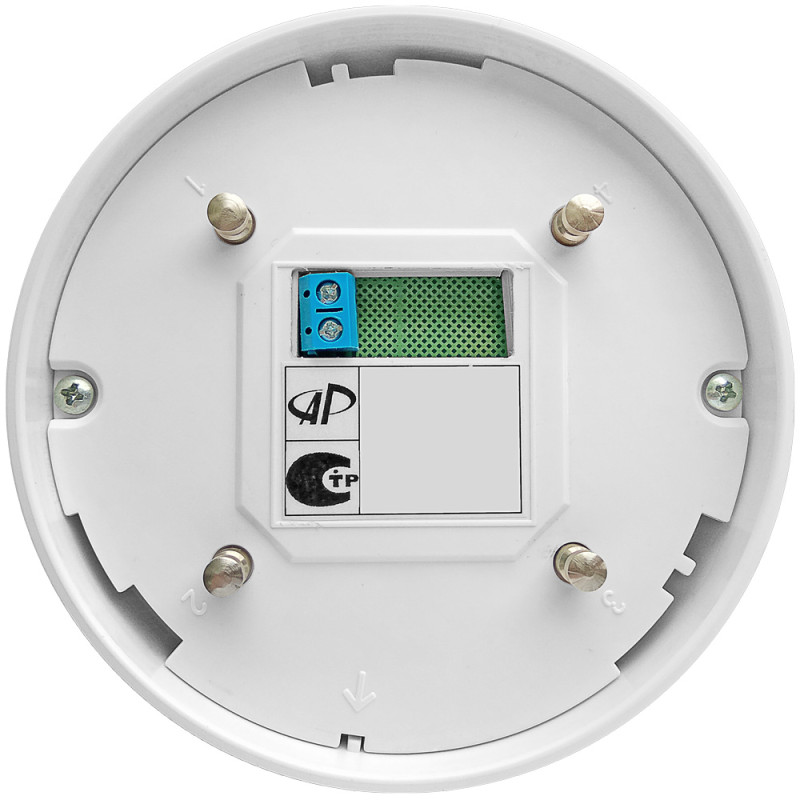

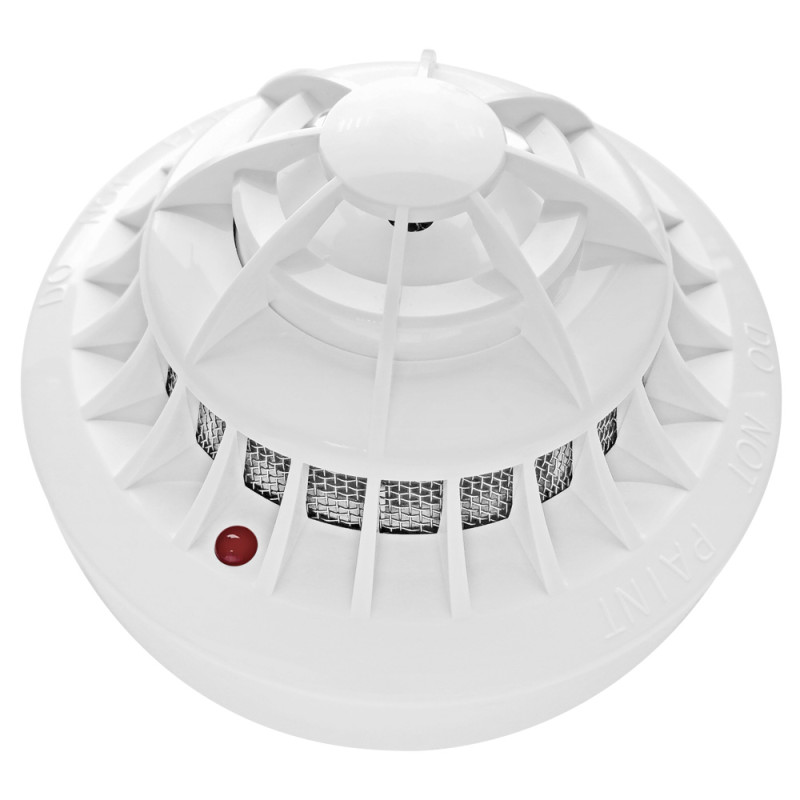

Датчик комбинированный тепло-дымовой Артон СПД-3.5

Сповіщувач пожежний комбінований тепло-димовий Артон СПД-3.5 призначений для виявлення загорянь у закритих приміщеннях різних будівель та споруд, що супроводжуються появою диму та перевищенням порогового значення температури навколишнього повітря. При виявленні однієї з цих подій сповіщувач передає сигнал «ПОЖЕЖА» на ППКП.

Призначення

Димові сповіщувачі реагують на продукти горіння, які здатні впливати на поглинаючу або розсіювальну здатність випромінювання в інфрачервоному, ультрафіолетовому або видимому діапазонах спектра. Димові сповіщувачі можуть бути точковими, лінійними, аспіраційними та автономними. Найбільш поширений тип сповіщувача — комбінований теплодимовий.

Сповіщувач розрахований на цілодобову роботу з пожежними та охоронно-пожежними ППКП по постійнострумовому або знаковозмінному дводротовому шлейфу пожежної сигналізації з номінальною напругою живлення шлейфу 12 або 24 В. Індикація режиму «ПОЖЕЖА» залежить від типу ШПС, до якого підключений сповіщувач. У постійнострумовому ШПС індикація здійснюється постійним світінням червоного оптичного індикатора, а в знаково змінному ШПС – миготінням (пропаданням індикації на час подачі зворотної напруги).

Сповіщувач забезпечує індикацію чергового режиму роботи короткочасними спалахами червоного оптичного індикатора. Для роботи сповіщувачів з ППКП за чотиридротовою схемою підключення застосовуються модулі узгодження шлейфів МУШ-1 - МУШ-6М.

Технічні характеристики


Чутливість сповіщувача відповідає вимогам ДСТУ EN 54-7:2004
Діапазон статичної температури спрацьовування: 54 – 70°C
Діапазон напруги живлення: 10 - 30 В
Струм споживання в черговому режимі: не більше 0,095 мА
Інерційність: не більше 10 с
Спосіб формування вихідного сигналу: безконтактний
Спосіб підключення до ППКП: дводротовий ШПС
Струм споживання в режимі «ПОЖЕЖА»: 3-20 мА
Внутрішній опір у режимі "ПОЖЕЖА" (при струмі споживання 20 мА): не більше 500 Ом
Зворотний струм при напрузі мінус 30 В: не більше 5 мкА
Габаритні розміри: 100х60 мм
Маса: не більше 0,15 кг
Діапазон робочих температур: від мінус 10°C до +55°C
Середній термін служби: не менше 10 років
