Автоматика для распашных ворот BFT KUSTOS BT B40 KIT комплект

Комплект автоматики BFT KUSTOS BT B40 KIT призначений для розпашних воріт з довжиною стулки до 4 метрів і вагою до 700 кг. У конструкції використовуються телескопічні приводи із закритим штоком, що гарантує захист від вологи, пилу і механічного зносу. Алюмінієвий корпус з анодованим покриттям виконаний в сучасному індустріальному стилі і розрахований на роботу в будь-яких погодних умовах. Збільшений хід штока до 355 мм дозволяє встановлювати систему як з відкриванням всередину, так і назовні, а вбудований механічний упор знижує навантаження при поривчастому вітрі.
Приводи працюють від 24 В і розраховані на інтенсивну експлуатацію. Час повного відкриття стулки на 90° становить 16 секунд, максимальний кут — 124°. У систему вбудовані магнітні кінцеві вимикачі з вібровідгуком, що спрощують налаштування під час монтажу, і додатковий фіксатор стулки у відкритому положенні. При необхідності можна підключити акумуляторний модуль BBT BAT CBOX FLAT для роботи при відключенні основного живлення. Автоматика підтримує плавне уповільнення на початку і в кінці ходу, виключаючи ривки і знос конструкції.

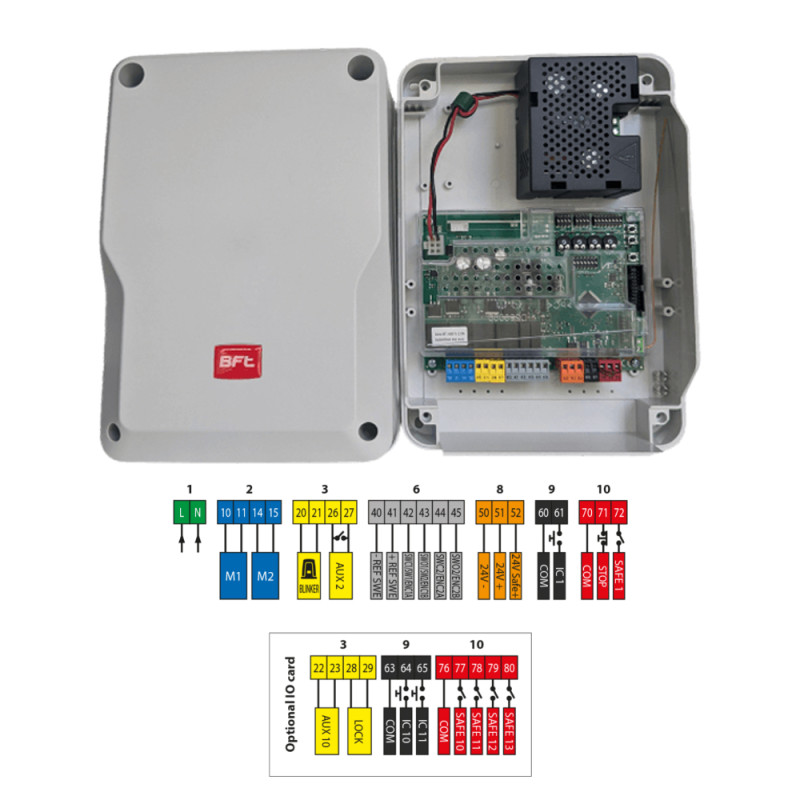

Плата управління ZARA BT A80 реалізована на DIP-перемикачах і оснащена рядом інтелектуальних функцій. Система підтримує підключення до 128 пультів, має знімний модуль пам'яті, а також енергоефективний режим зі споживанням всього 0,5 Вт в режимі очікування. Для підвищення безпеки реалізовані технології D-Track (динамічне регулювання зусилля) і U-Security (захист від копіювання сигналу). Також передбачена можливість підключення електрозамка EBP BT A 24V і другої пари фотоелементів через розширювальну плату.
Комплект повністю сумісний з попередньою моделлю KUSTOS BT A40 по кріпленнях і розмірах, але відрізняється рядом удосконалень. Магнітні датчики перенесені в верхню частину корпусу для зручності, доданий механічний упор, а плата управління отримала розширений функціонал і підтримку U-Link 2.0. Це дозволяє дистанційно керувати автоматикою і налаштовувати її через смартфон, незалежно від місця розташування. Надійність, гнучкість і готовність до реальних умов експлуатації роблять цю систему одним з найбільш збалансованих рішень в лінійці BFT.
Функціональні особливості:


Приводи телескопічного типу із закритим штоком і анодуванням


Підтримка стулок до 4 метрів і 700 кілограмів


Хід штока до 355 мм для зовнішнього відкривання


Магнітні кінцеві вимикачі з вібровідгуком для точного налаштування


Механічний упор знижує навантаження при відкритому положенні


Плата ZARA BT A80 з DIP-налаштуванням і знімною пам'яттю


Інтерфейс U-Link 2.0 для віддаленого доступу і налаштувань


D-Track регулює зусилля і зупиняє привід при перешкоді


Технічні характеристики:

Тип приводу: лінійний, телескопічний
Призначення: для розпашних воріт
Максимальна вага стулки: 700 кг
Максимальна довжина стулки: 4 м
Корисний хід штока: 355 мм
Тягове зусилля: 2500 Н
Максимальний кут відкриття: 124°
Час відкриття на 90°: 16 с
Інтенсивність роботи: 50 %
Макс. кількість циклів на добу: 80
Макс. кількість циклів на годину: 30
Плавність ходу: швидкість 0,015 м/с
Живлення двигуна: 24 В
Споживаний струм: 1,5 А
Потужність: 40 Вт
Робоча температура: від –20°C до +55°C
Тип кінцевиків: магнітні, з вібровідгуком
Плата управління: ZARA BT A80
Підтримка U-Link / U-Link 2.0: є
Блокування: механічне
Розблокування: індивідуальний ключ
Клас захисту: IP44
Маса приводу: 8 кг
Розмір від петлі до краю стовпа: 170 мм
Країна виробництва: Італія

Комплектація:

Приводи Kustos BT B40 з кінцевими вимикачами – 2 шт.
Блок управління Zara BT A80 – 1 шт.
Вбудований приймач 2-канальний – 1 шт.
Пульт дистанційного керування Mitto 2-канальний – 2 шт.
