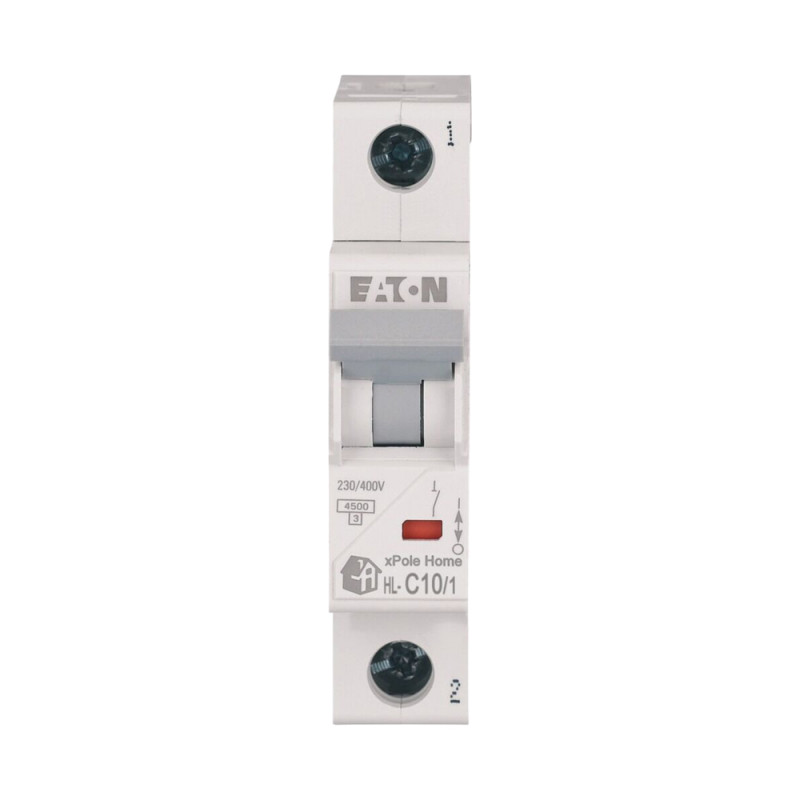

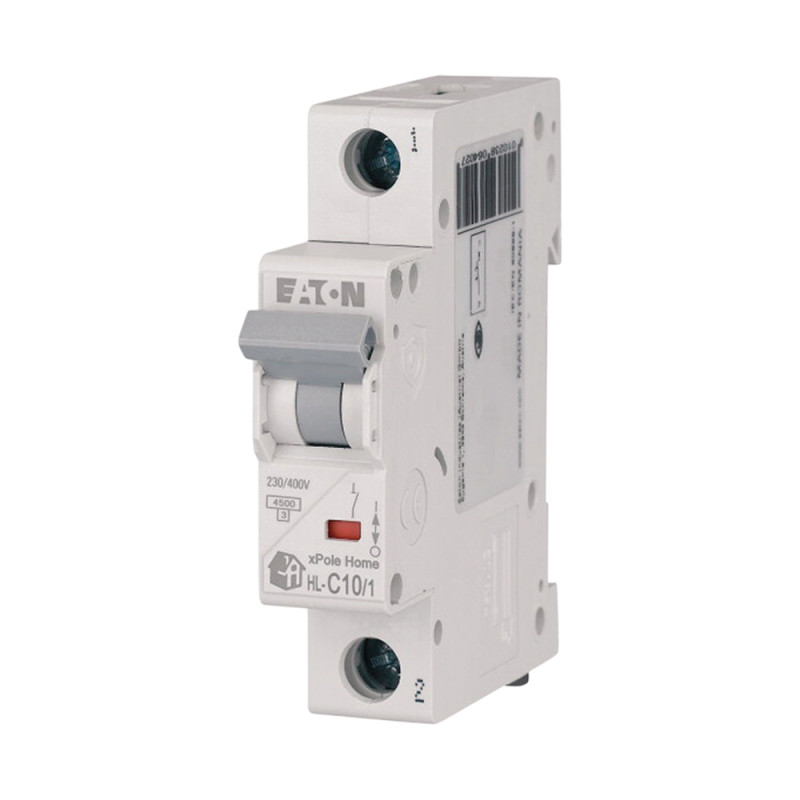

Автоматический выключатель HL-C10/1 Eaton 1P 10А C

Автоматичний вимикач HL-C10/1 Eaton 1P 10А C призначений для захисту однофазних електричних мереж змінного струму 230 В від перевантажень і коротких замикань. Модель має один полюс і номінальний струм 10 А, підходить для підключення побутових і окремих комерційних навантажень потужністю до 2,2 кВт. Пристрій виконано в модульному виконанні шириною 17,5 мм і монтується на стандартну DIN-рейку.
Тип вимикальної характеристики - C, що забезпечує спрацьовування за струмів, які перевищують номінальний у 5-10 разів, із затримкою від 1 до 10 секунд. Номінальна відключна здатність становить 4,5 кА. Апарат оснащений комбінованим тепловим і електромагнітним розчеплювачем, розрахований на роботу в діапазоні температур від -25 до +75 °C.
Корпус виконаний із міцного пластику, відповідає ступеню захисту IP20 (або до IP40 у разі встановлення в щит). Конструкція передбачає болтові та хомутові клеми, індикатор стану, маркувальну панель, а також підтримку монтажу додаткових аксесуарів. Термін служби пристрою перевищує 8000 циклів при повному навантаженні, механічна зносостійкість - до 20000 операцій.
Функціональні особливості:


Однополюсне виконання для однофазних мереж 230 В


Модульна конструкція шириною 17,5 мм


Номінальний струм 10 А, характеристика відключення C


Комбінований тепловий та електромагнітний розчеплювач


Відключна здатність 4,5 кА за стандартом IEC/EN 60898-2


Монтаж на DIN-рейку 35 мм із трипозиційним фіксатором


Болтові та хомутові клеми для дроту перетином 1-25 мм²


Індикація стану контактів на передній панелі


Можливість встановлення додаткових аксесуарів серії xPole


Технічні характеристики:
Основні відомості:

Тип товару: Автоматичний вимикач
Виконання: Модульне
Маркування: HL-C10/1
Кількість полюсів: 1
Ширина одного полюса: 17.5 мм

Електричні параметри:

Номінальний струм: 10 А
Характеристика відключення: C
Максимальна відключна здатність: 4.5 кА
Номінальна напруга: 230/400 В AC; 48 В DC
Частота струму: 50 Гц
Клас струмообмеження: 3
Перетин дроту, що підключається: 1-25 мм²
Відповідність стандартам: IEC/EN 60898-2-2006

Конструкція і монтаж:

Тип монтажу: На DIN-рейку 35 мм
Тип затиску: Болтовий і хомутовий
Можливість встановлення аксесуарів: Так
Індикатор положення контактів: Так

Експлуатаційні параметри:

Ступінь захисту: IP20 (до IP40 у розподільчому корпусі)
Робочий температурний діапазон: -25 °C ~ +75 °C
Механічна зносостійкість: До 20000 циклів
Ресурс комутації при номінальному навантаженні: Понад 8000 операцій
Кліматичне виконання: УХЛ4

Габарити та вага:

Розміри (Ш×В×Г): 17.5×80×76.5 мм
Вага: 100 г
